Wały napędowe z włókna węglowego

Wały napędowe z włókna węglowego to wał napędowy z włókna węglowego o niskiej bezwładności i wysokim momencie obrotowym (w tym sprzęgło elastyczne)

Stal nierdzewna lub inny metal do sprzęgła wału

Maksymalna średnica: zgodnie z żądaniem,<300mm

Maksymalna długość: zgodnie z żądaniem,<5000mm

Wały napędowe z włókna węglowego są wykonane z wysokiej jakości materiału kompozytowego z włókna węglowego na wał nadwozia. Jeśli chcesz otrzymać idealne wały napędowe, po prostu prześlij szczegółowe zapytanie, takie jak rozmiar, długość itp., do naszego działu sprzedaży w celu zaprojektowania i wyceny.

Silna siła marki

Kompozytowa elastyczna tuleja rozprężna z płytą drukową

Nadmuchiwany wałek wału do drukowania kolorowej płyty





Wysokowydajny sprzęt do produkcji papieru

wałek do piersi (wałek drżący)







Wały napędowe z włókna węglowego Zalety

1. Oprócz dobrze znanej dobrej sztywności i mniejszego ugięcia (zdolność do przenoszenia dużego momentu obrotowego i napięcia przy dużych prędkościach) w porównaniu z tradycyjnymi rolkami stalowymi i aluminiowymi, wały napędowe z włókna węglowego mają gładszą powierzchnię. Zużycie łożyska jest zmniejszone, a opór jest mniejszy, co przekłada się na dłuższą żywotność i mniejsze koszty konserwacji.

2. Dzięki lekkiemu i wysokiemu modułowi sprężystości włókna węglowego zmniejsza się średnica i bezwładność obrotowa rolki; Zwiększa się również zakres dużych prędkości i stabilnej prędkości obrotowej. Zwiększa się również prędkość graniczna korpusu rolki, która jest ponad dwukrotnie większa niż prędkość walca stalowego, tak że prędkość wału napędowego z włókna węglowego jest ponad dwukrotnie większa walca stalowego.

3. Masa jest lżejsza niż tradycyjna rolka, więc bezwładność jest mniejsza podczas pracy z dużą prędkością, a moment obrotowy jest zmniejszony średnio o 50% w porównaniu z rolką stalową.

4. Włókno węglowe wału napędowego przewodzi i może również usuwać elektryczność statyczną.

5. Sam wał napędowy z włókna węglowego jest odporny na korozję i nadaje się do zastosowań, w których występuje korozja chemiczna.

6. Rolki z włókna węglowego nie są wrażliwe na temperaturę, a ich współczynnik rozszerzalności wynosi 0,2x10-6/stopień. Własną zmianę można zignorować pod wpływem zmiany temperatury otoczenia, co czyni sprzęt bardziej stabilnym.

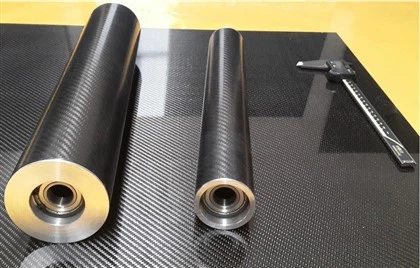

Prezentacja naszych wałów napędowych z włókna węglowego

Średnica zewnętrzna: 100 mm, długość: 4000 mm, waga: 5 kg

Smukłe, statyczne wyważenie liniowe 0.02mm,

waga dynamiczna 2000 obr/min 5g,

Bicie koncentryczne 0.05mm

Okrągłość produktu < 0.01 mm
